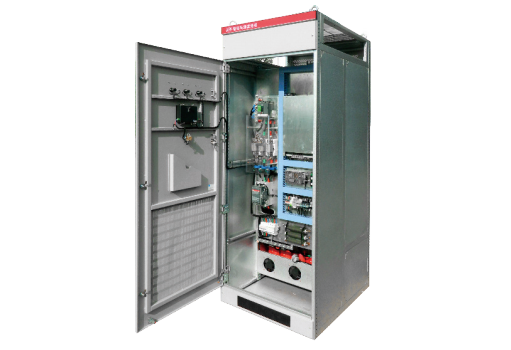

HW系列有源滤波装置

性能特点：

HW-APF可同时滤除2~50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率；

容性感性（-1~1）无级补偿，PF1.00完美无功补偿效果；

三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。

实时监测ABC三相发热器件（IGBT和电感）温度，当温度过高时会发出过温警报，自动关闭停止补偿；

负载变化过程中，若出现谐振，HW-APF自判断并退出系统，同时报警，避免故障；

通过监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、功率因数、有功功率、

无功功率、视在功率等系统的电能质量改善情况

电源条件：

额定输入线电压                220V（-20%~+20%）；400V（-20%~+20%）；690（-20%~+20%）

电网频率                            50/60Hz(范围45Hz~62Hz）

整机效率                            97%

电网结构                            三相三线/三相四线

电流互感器                         150/5~10000/5

电路拓扑                             三电平

性能指标

谐波补偿                             2-50次谐波

无功补偿                             -1~+1可调

不平衡补偿                         100%不平衡完全补偿

滤波范围                             2~50次

滤波次数选择                     2~50次任意次数可选

谐波滤除率                         ＞95%（第三方检测数据）

快速响应时间                    ＜50μs

全响应时间                         ＜5ms

开关频率                             20kHz

冷却方式                            智能冷风

噪声指标                             ＜56dB

环境条件

海拔高度                                1500~4000m质检，根据国际GB/T3859.2 ,每增加100m功率降低1%

运行温度                                 -15℃~+55℃

相对湿度                                5%~95%，无凝露

防护等级                                IP20，其余IP等级可定制

资质认证                                CQC认证，ETL认证（UL508）、电力工业部实验报告、BV认证、CQC型式试验报告

遵循标准                                IEEE519、IEC 61000-3-6、ERG5/4
